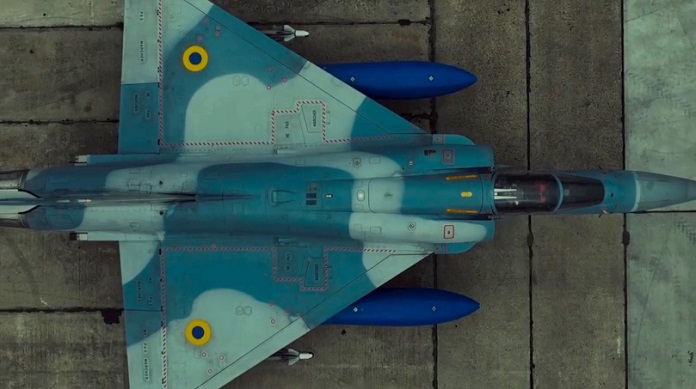

Серед арсеналу, який використовують передані Францією винищувачі Mirage 2000-5F, є й ракети «повітря-повітря» малої дальності Magic 2. Зброя ця у нас не надто відома. Тож є сенс придивитись до неї детальніше.
Історія
Створення у США вельми ефективної і водночас простої та надійної керованої ракети ближнього бою AIM-9 Sidewinder поставило перед конструкторами аналогічних виробів у інших країнах високу планку. Досить вдалу спробу «дотягнутися» до цієї планки здійснила французька фірма Matra.

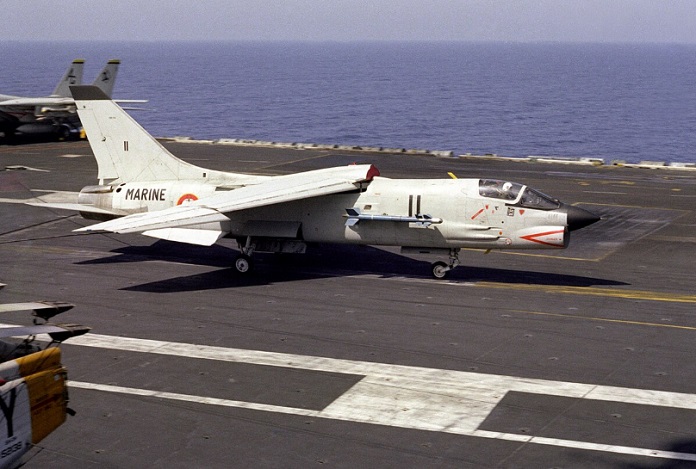

Розробка ракети, що отримала фірмовий індекс R.550, а згодом – ще й назву Magic, розпочалася 1967 року. Процес проєктування тривав кілька років і увінчався першим випробувальним пуском 11 січня 1972 року – ракета, запущена з літака Gloster Meteor, що належав Центру льотних випробувань (Centre d’essais en vol – CEV) Повітряних сил Франції, уразила радіокеровану мішень СТ20. У 1975 році ракету взяли на озброєння ПС та авіації ВМС Франції, а наступного року почалося її масове виробництво.
ЗМІСТ СТАТТІ:
Конструкція
Ракета виконана за аеродинамічною схемою «подвійна качка». У носовій частині перед рулями, в одній площині з ними, встановлено чотири нерухомі аеродинамічні поверхні, що слугують для стабілізації потоку та підвищення ефективності рулів. Завдяки цьому забезпечується збільшення кутів атаки порівняно з класичною схемою «качка». Консолі крила встановлені на втулках і можуть вільно обертатися відносно корпусу, що покращує керованість ракети за креном.
Magic конструктивно складається з двох відсіків – переднього і заднього. У передньому відсіку розміщені інфрачервона головка самонаведення, автопілот, привід рулів, джерело електроживлення, контактний і неконтактний підривачі. Інфрачервона головка, що використовує як детектор інфрачервоного випромінювання сірчистий свинець, має високу чутливість. Детектор охолоджується рідким азотом. Система охолодження та балони з рідким азотом знаходяться не в ракеті, а у пусковій балці літака.
Для виявлення цілі у головці використовується режим високошвидкісного сканування, який забезпечується новою системою, що має єдину рухому частину – плоске дзеркало з малою інерцією. Головка самонаведення має високу завадостійкість.
Попереднє цілевказання може здійснюватися від будь-яких зовнішніх джерел інформації: радіолокаційного чи оптоелектронного прицільного комплексу, нашоломної системи цілевказання. Можливе також автономне цілевказання від ГСН самої ракети на підвісці.
Привід рулів – електричний. Джерелом електроживлення електронної апаратури є срібно-цинкова батарея.
У задньому відсіку розміщені бойова частина та твердопаливний двигун Romeo із сумарним імпульсом тяги 2650 кг/с і часом роботи 1,9 с. Бойова частина осколково-фугасного типу важить 12,5 кг і споряджена 6 кг вибухової речовини. Стінки її корпусу виконані з попереднім насіченням уламків з урахуванням формування поля їх розльоту. На ракеті встановлено неконтактний підривач із радіусом дії близько 5 м – тобто для його спрацювання не потрібне пряме влучання, достатньо прольоту ракети в безпосередній близькості від цілі.
Пуск ракети можливий у широкому діапазоні швидкостей польоту літака-носія (понад 1300 км/год). Максимальне допустиме перевантаження в момент пуску становить 6 g.
Читайте також:
- Все про “пасажирський штурмовик” Cessna AC-208 Combat Caravan: Варіант літака ППО?
- Логістичний дрон К-МАХ: Американський досвід
Модернізація

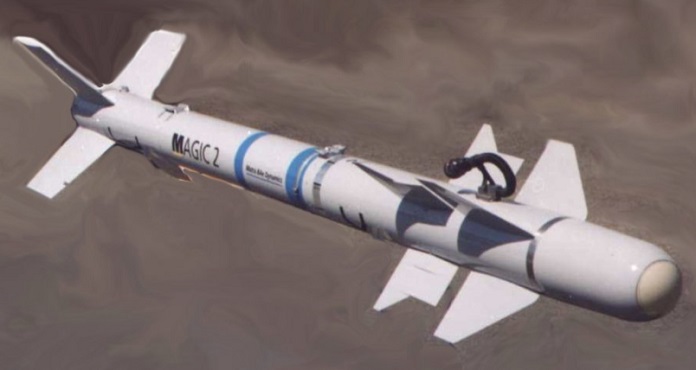

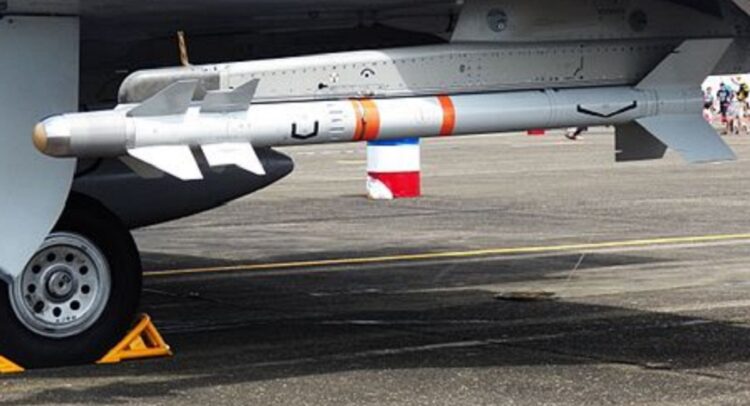

Так само, як і інші ракети з ІЧ ГСН першого покоління, Magic мав один суттєвий недолік: він міг уражати повітряні цілі лише навздогін, наводячись по факелу двигуна ворожого літака. У 1986 році з’явилася удосконалена ракета Magic 2, у якій ГСН AD3601 було замінено на більш чутливу AD3633. Завдяки цьому льотчики отримали можливість застосовувати ракету на зустрічних курсах, що суттєво збільшувало шанси на перемогу у повітряному бою. Зовні Magic 2 легко відрізнити за непрозорим обтікачем ГСН (на R.550 він прозорий). Важить така ракета 89 кг. Довжина її становить 2750 мм, діаметр корпусу – 160 мм, розмах крила і рулів – відповідно, 650 і 470 мм. Максимальна дальність пуску сягає 8 км, а швидкість польоту – 2,7 М.
Експлуатація та бойове застосування

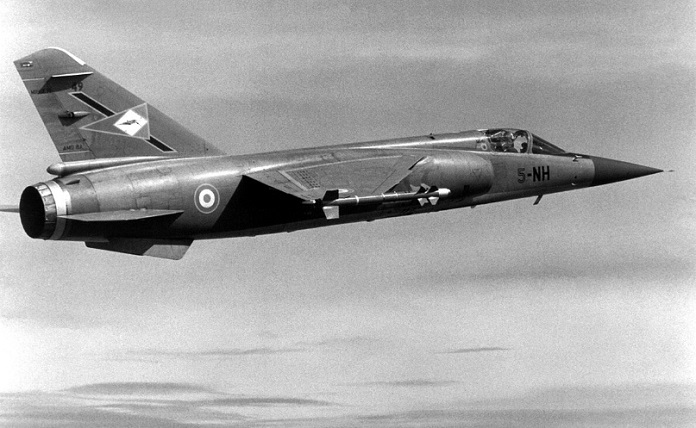

Ракети Magic досить широко експортувалися. Вироби першого покоління зазвичай постачалися в комплекті з мисливцями Mirage III, Mirage 5, Mirage F1, а Magic 2 – з Mirage 2000. Одним з найбільших покупців Magic 2 стала Республіка Китай (Тайвань), яка придбала 480 таких виробів для своїх Mirage 2000-5EІ/DІ, а загальний обсяг виробництва цієї модифікації становив приблизно 11300 одиниць. Застосовували ці ракети й на літаках виробництва інших країн – наприклад, в Індії ними озброювали винищувачі МіГ-21 та Sea Harrier FRS.51, а в Румунії – модернізовані з ізраїльською допомогою МіГ-21 LanceR.
Першими застосували ракети Magic у бою ПС Еквадору – у січні 1981 року, під час прикордонного конфлікту з Перу. Еквадорські Mirage F1JA кілька разів піднімалися на перехоплення перуанських Су-22, але лише в одному випадку вдалося вийти в атаку, та й тоді пущений Magic пішов «у молоко». Більш вдалим виявився Дж. Ранкін із ВПС ПАР, який 6 листопада 1981 року ракетою Magic збив ангольський МиГ-21Ф. У 1982 році без особливого успіху такі ракети застосовували аргентинські Mirage IIIEA під час Фолклендського конфлікту.
Досить широко Magic використовували ВПС Іраку в ірано-іракській війні. А під час агресії проти Кувейту 2 серпня 1990 року іракські ВПС самі зазнали втрат від цієї зброї – шість кувейтських Mirage F1CK атакували групу з приблизно 50 іракських вертольотів, збивши 13 із них: один гарматним вогнем, а решту 12 – ракетами Magic 2.
Найцікавіший, на мою думку, випадок бойового застосування французької ракети трапився 8 жовтня 1996 року над Егейським морем. Того дня турецький F-16D необачно зайшов в грецький повітряний простір поблизу острова Хіос, й одразу ж був збитий грецьким винищувачем Mirage 2000 – ракетою Magic 2. Один з турецьких авіаторів загинув, інший зумів катапультуватись і був врятований греками. Характерно, що ні Греція, ні Туреччина не визнали, що цей інцидент мав місце. Тільки у 2012 р. турецький міністр оборони визнав втрату літака і факт порушення ним повітряного простору Греції. Досі цей F-16 лишається єдиним (!) «Файтінг Фалконом», збитим в повітряному бою. Французи ж гордо рекламують Mirage 2000 як «єдиний літак, який збиває F-16!».
Подробиць про результати бойового застосування ракет Magic 2 нашими Повітряними силами наразі не відомо (що не дивно). Та нема сумніву, що ці ракети вже суттєво збільшили свій бойовий рахунок в українському небі, збиваючи «шахеди» і крилаті ракети.
