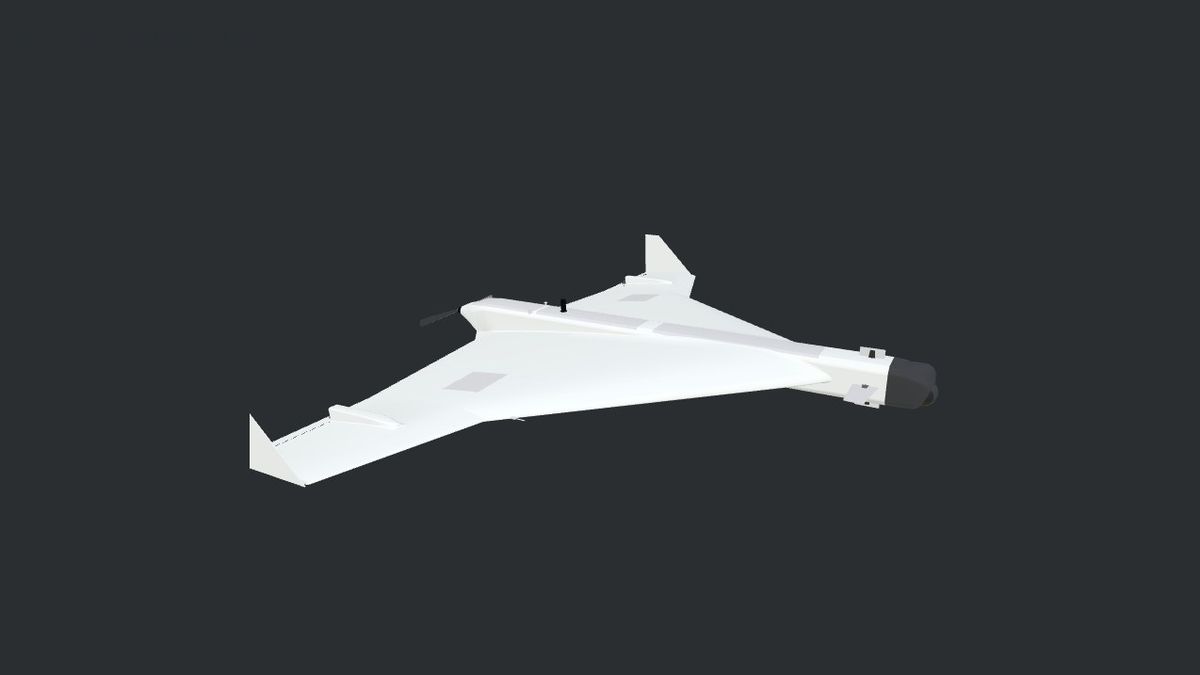

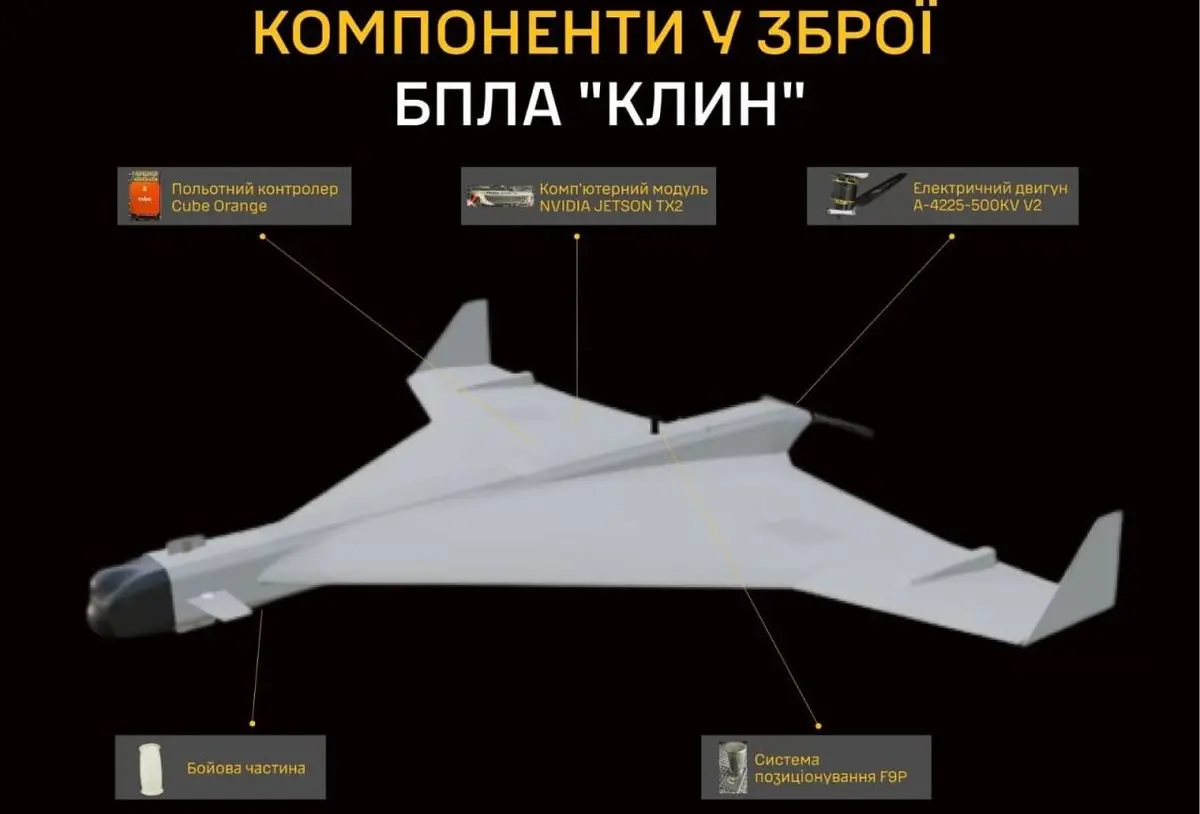

ГУР МО України поповнило розділ “Компоненти у зброї” на порталі War&Sanctions. Розвідники оприлюднили інтерактивну 3D-модель, а також дані про ключові компоненти баражуючого боєприпасу “Клин”.

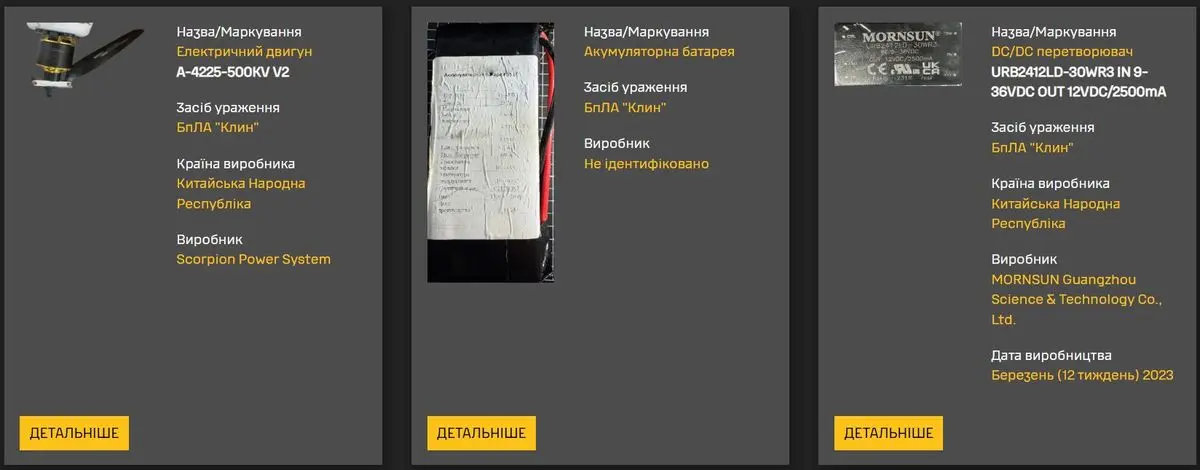

Дрон розроблений і виготовлений товариством з обмеженою відповідальністю “робоавіа“. Він має довжину 1,6 м та фюзеляж типу “дельта-крило” з розмахом крил 1,9 м. Як силова установка використовується безколекторний електродвигун Scorpion F-4225-500KV V2 китайського виробництва, який живиться від двох сучасних полегшених акумуляторних батарей 6S типу Li-AFB.

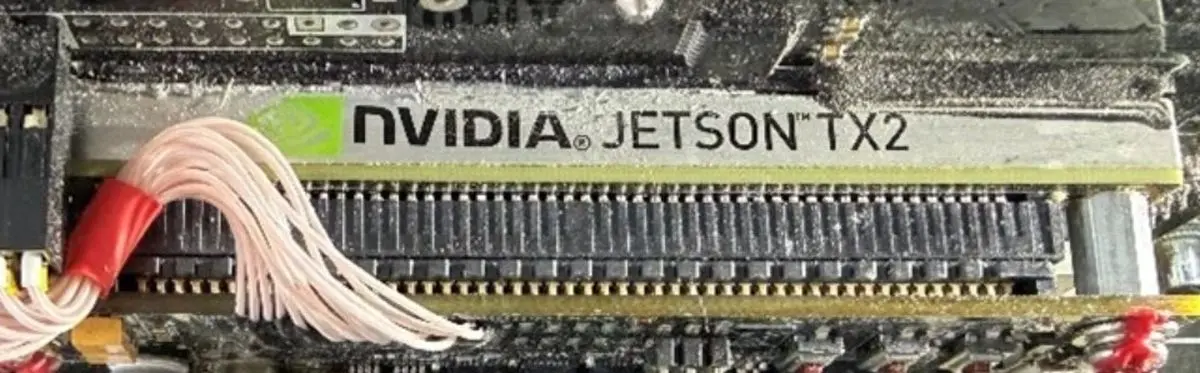

Ключовою особливістю “Клина” є використання технології машинного зору з функцією автоматичного захоплення цілі, реалізованої на базі комп’ютерного модуля NVIDIA Jetson TX2 виробництва США. Подібні технологічні рішення раніше вже фіксувалися в інших російських дронах, зокрема V2U, “ланцет”, zala, а також у російсько-іранському “гєрань-2” серії MS.

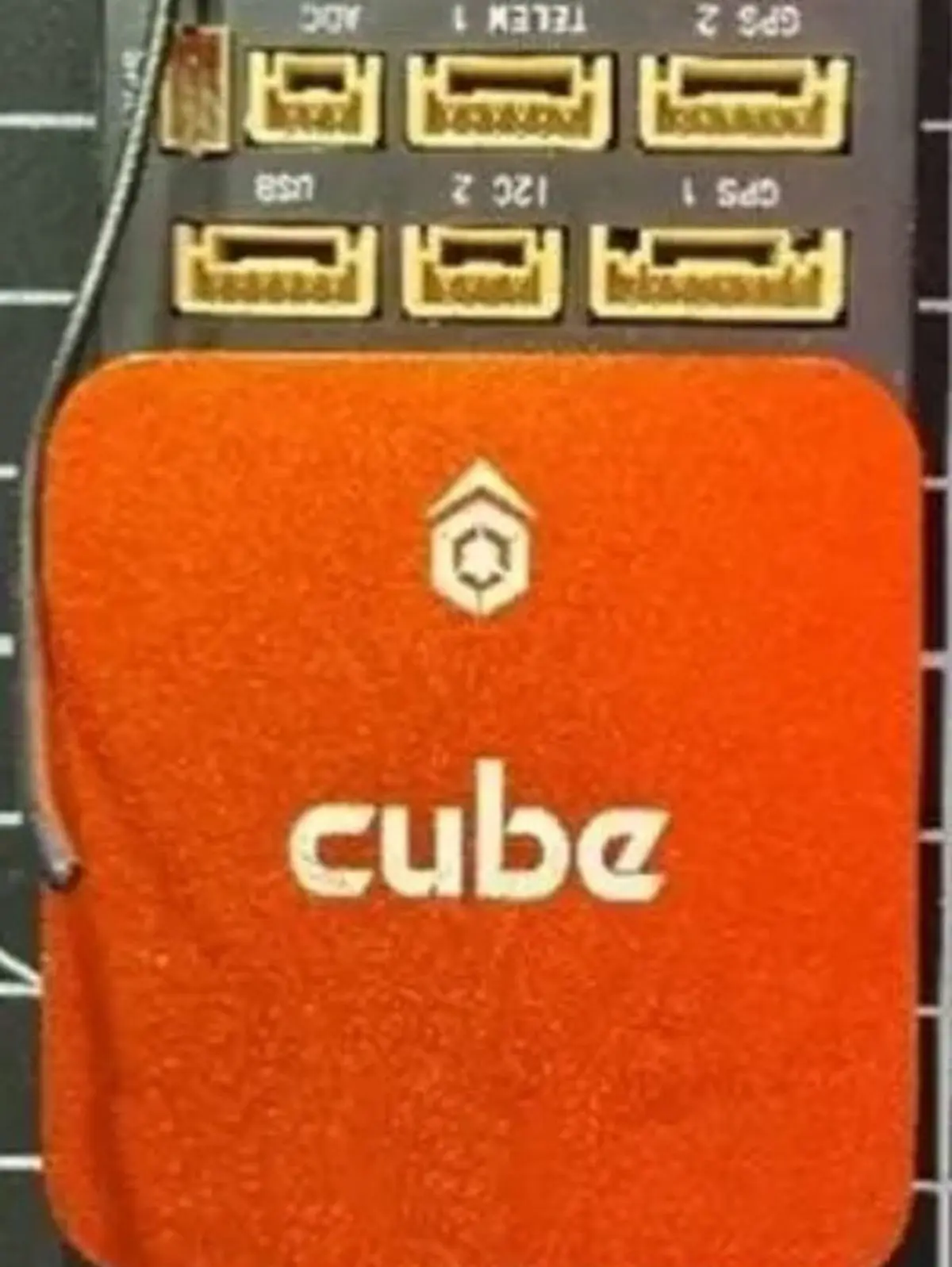

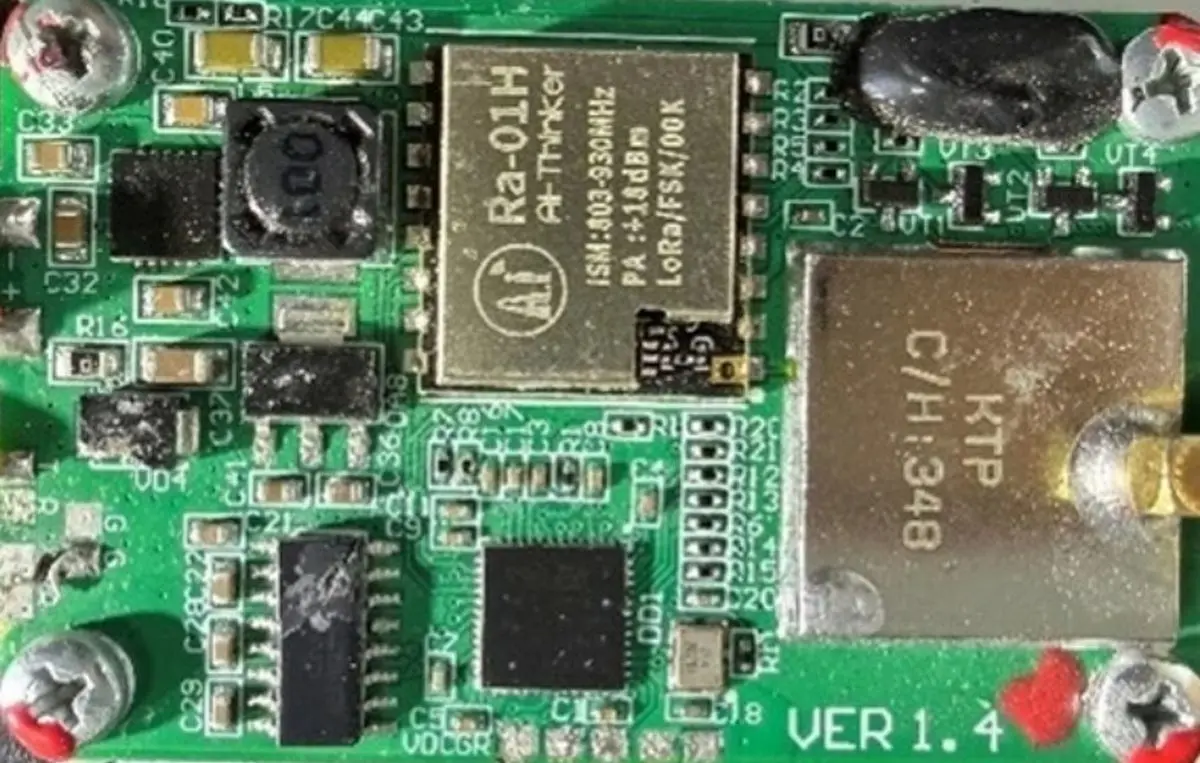

Як польотний контролер використовується доступне комерційне рішення Cube Orange австралійського виробництва, тоді як навігаційна система побудована на модулі Holybro F9P з Китаю, який для підвищення точності підтримує режим RTK (Real-Time Kinematic). За зв’язок відповідає радіомодем LoRa, ключовим компонентом якого є радіомодуль Ra-01H виробництва китайської компанії Ai-Thinker.

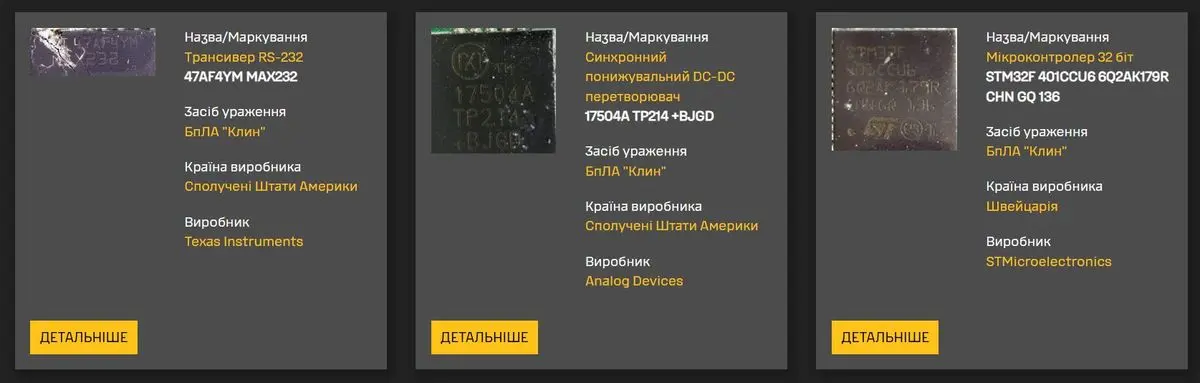

Інші плати безпілотника містять компоненти виробників зі США, Швейцарії, Тайваню та Південної Кореї.
Ще однією характерною особливістю дрона є розвинуте переднє керуюче оперення, яке дає змогу коригувати траєкторію заходу на ціль за різних кутів атаки та швидкостей. Заявлена противником максимальна швидкість при заході на ціль становить 300 км/год. “Клин” здатен нести кумулятивну або фугасну бойову частину масою до 5 кг.
Противник також заявляє про наявність морської та сухопутної модифікацій. У морській версії дистанційний підрив реалізовано за допомогою радара, тоді як у сухопутній – за допомогою лідара.
Нагадаю, нещодавно ми писали, що українська розвідка розкрила складові та електронну компонентну базу нової крилатої авіаційної ракети рф під назвою С-71К “ковьор”. Після публікації ланцюга виробництва винищувачів Су-57 в ГУР показали деталі нового засобу ураження, який спеціально під цю платформу розробила “Об’єднана авіабудівна компанія” (ОАК). Вперше росіяни застосували її наприкінці минулого року.
