Сьогодні ми продовжимо серію наших публікацій про найкращі українські військові БПЛА. Наразі українські захисники отримують десятки видів цивільних і військових БПЛА як виробництва інших країн, так і від вітчизняних компаній. У зв’язку з тим, що спектр комерційних моделей, що є в розпорядженні ЗСУ, дуже широкий, у цій публікації буде представлено найбільш масові безпілотники, а також апарати, застосування яких викликало найбільший резонанс. У першій частині нашого огляду ми вже розповіли про деякі цікаві безпілотні апарати, що є на озброєнні ЗСУ і зроблені саме українськими виробниками. Сьогодні продовжуємо наш цикл і розкажемо про інші цікаві розробки українських виробників у сфері БПЛА.
Також читайте: Найкращі українські військові БПЛА, частина 1: розвідка та коригування
ЗМІСТ СТАТТІ:
АСУ-1 “Валькірія”
Безпілотник “Валькірія” є українською розробкою, він спроєктований у 2015 році на підприємстві “Авіаційні системи України”. Подібні апарати широко використовуються нашими захисниками. БПЛА оснащений обладнанням, що дозволяє проводити моніторинг, повітряну розвідку, відеоспостереження та корегування артилерійського вогню вдень та вночі. Тобто, дані безпілотники найчастіше використовуються з метою поліпшення управління та оперативної діяльності.
“Валькірія” є передовим безпілотним літальним апаратом масою 4 кг з фіксованим крилом. Він здатний працювати в радіусі 34 км від точки запуску. Час автономної роботи становить 2 год, максимальна швидкість – майже 110 км/год, а висота польоту – 2 км.
Безпілотник здатний здійснювати посадку та зліт з леєрної частини автомата, що робить його дуже маневровим та готовим виконувати завдання в умовах складного рельєфу. Він оснащений сучасною системою автопілотування та програмним забезпеченням з відкритими кодами, які працюють на апаратній платформі Mission Planner, ArduPilot і Pixhawk.
Комплекс АСУ-1 включає дві одиниці БПЛА “Валькірія”, обладнання, що дозволяє здійснювати денні та нічні польоти, захищену наземну станцію управління, комплекс антен та інше спеціальне обладнання. БПЛА обладнаний 4К-камерами, тепловізорами та гіростабілізованими платформами.
Серед особливостей слід виділити повністю автоматичний зліт, посадку та виконання заданих місій, що робить його легким у використанні для операторів. АСУ-1 “Валькірія” має різноманітне застосування, зокрема може виконувати як військові, так і розвідувальні операції. Завдяки своїм маневровим характеристикам і можливості проводити віддалену розвідку, безпілотник може допомогти збирати розвідувальну інформацію, виконувати наглядові місії, виявляти й відстежувати потенційні загрози на місцевості.
Читайте також: Українські військові збили на Донеччині російський штурмовик Су-25

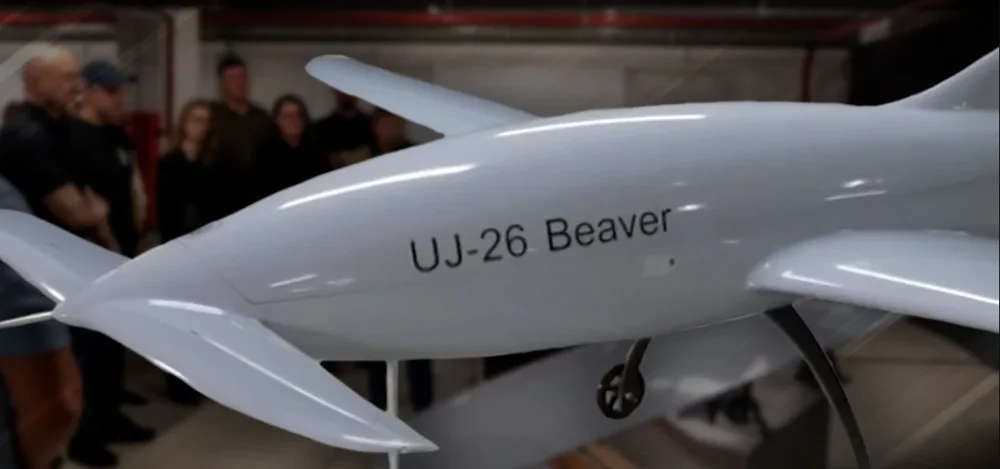

Загадковий БПЛА UJ-26 “Бобер”
Про цей загадковий безпілотник всі почули після вдалих атак по російським НПЗ, але особливо він став відомим після нальоту на Москву. Росіяни надовго запам’ятали ту травневу ніч.
Судячи з доступних даних, розробка «Бобра» розпочалася ще минулого року. Замовником цієї техніки могло виступити Головне управління розвідки. Виконавцем робіт та виробником готових БПЛА є компанія “UkrJet”. Відомо, що розробку та виробництво такої техніки оплатила не лише організація-замовник. У проект вклали 20 млн гривень, зібраних волонтерами.
Перші відомості про баражувальний боєприпас UJ-26 “Бобер” з’явилися у травні 2022 року. Тоді опублікували знімки апарату, побудованого за аеродинамічною схемою “качка”. Вважається, що така схема дозволяє безпілотнику маневрувати, оминаючи зони дії ППО.
Апарат отримав двигун внутрішнього згоряння, розташований у задній частині фюзеляжу. Дальність польоту “Бобра” становить 800-1000 км, а максимальна швидкість – 200 км/год. Апарат вагою близько 150 кг може перебувати у повітрі до 7 годин. Заявлена вартість одного дрону становить близько 108 тисяч доларів.
Багато хто з аналітиків і експертів порівнює даний БПЛА з Shahed 136. Дійсно, вони багато в чому схожі, хоча і багато чим різняться. Безпілотник оснащений лише автопілотом, що дозволяє летіти заданим маршрутом до вказаної точки. Навігація здійснюється за сигналами супутникових систем. Будь-які засоби для виявлення цілі на кінцевій ділянці польоту відсутні. Ймовірно, зв’язок із оператором теж не передбачається. Швидше за все, система навігації має не лише супутникову систему, але й інерціальну. На це, як наголошують військові оглядачі, вказує приймач повітряного тиску, що дозволяє вимірювати швидкість та висоту польоту дрона. Така система дозволяє зменшити ефективність російських засобів радіоелектронної боротьби, адже дрон продовжить рухатися заданим маршрутом і без супутникової навігації. Щоправда, тоді може знизитись точність удару.
Баражувальний боєприпас “Бобер” має вбудовану бойову частину і вражає ціль шляхом прямого падіння на неї. У якості бойової частини використовується стандартний інженерний заряд КЗ-6 радянської розробки. Заряд КЗ-6 важить 3 кг. У ньому міститься до 1,8 кілограма вибухової речовини ТГ-40. Відомо, що КЗ-6 може пробити до 210 мм броні або до 550 мм залізобетону.
Також цікаво: Греція придбає 20 винищувачів F-35 Lightning II

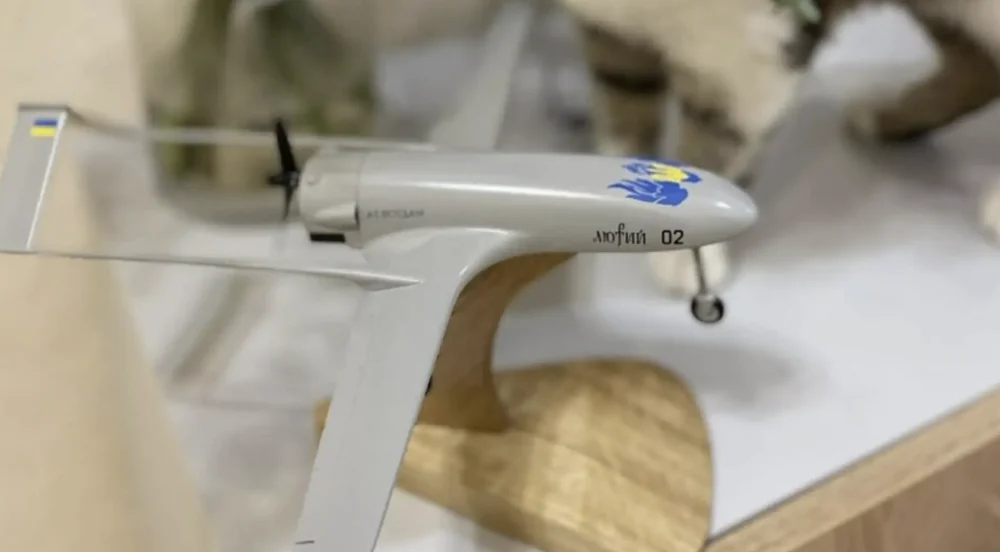

Дрон для ударів по глибокому тилу “Лютий”
БПЛА “Лютий” майже зразу назвали зброєю помсти, якою Україна нищить заводи та аеродроми росії. Насамперед, варто зауважити, що цей дрон для глибокого тилу є відносно новим та найбільшим з українських “дальнольотів”. Хоча він вже використовувався для завдання ударів по російських НПЗ і нафтобазах у 2024 році, брав участь в атаці на базу ВКС в Енгельсі, Саратовська область (там знаходиться Енгельс-2) у березні цього року.
Вперше про роботу Укроборонпрому над розробкою далекобійного безпілотника всі дізналися восени 2022 року. Розробники не розкривали деталей, але заінтригували всіх декількома фактами. Вони повідомили, що розробляють безпілотник з дальністю польоту 1000 км і вагою бойової частини 75 кг.
Зараз ми вже знаємо більше деталей та фактів про БПЛА “Лютий”. За дизайном він чимось нагадує турецький “Байрактар”, а також відомий український безпілотник АН БК-1 “Горлиця”, хоча й менший за них. Довжина дрона – 4,4 м, розмах крил – 6,7 м, загальна маса – до 300 кг, маса бойової частини – до 50 кг, дальність польоту – до 1 000 км, вартість – близько $200 тис.
Керування польотом БПЛА “Лютий” відбувається за допомогою інерційної системи наведення, політ може коригуватися і супутниковим зв’язком. Деякі експерти навіть вважають, що в БПЛА могли встановити аналог системи DSMAC, але з потужнішими сучасними процесорами, ніж у ракетах. Нагадаю, DSMAC – це цифрова коригувальна система збігу зображень, що порівнює отримані на останній фазі польоту зображення рельєфу місцевості з цифровими характеристиками цілі. Можливо, саме тому БПЛА “Лютий” такий точний при атаках.
Найбільша зафіксована дальність його бойового застосування – 1352 км. БПЛА є унікальним серед українських дронів і має низку важливих переваг. Зокрема, йдеться про високу завадостійкість до засобів радіоелектронної боротьби (РЕБ), зручну конструкцію планера та здатність безпілотника під час польоту змінювати висоту відповідно до рельєфу поверхні.
Ключова особливість “Лютого” – це його точність. Зокрема, при атаках на НПЗ цей безпілотник зазвичай атакує невеликі за обсягом колони ректифікації, які використовуються для розділення рідких сумішей з різними температурами кипіння. Це робить його смертоносною зброєю в руках ЗСУ.

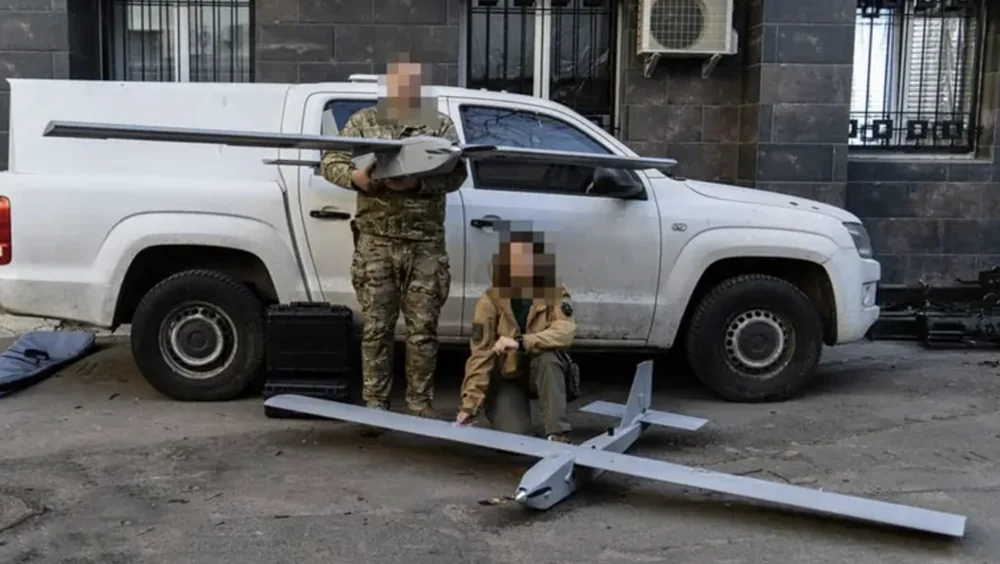

Безпілотник дальньої дії “Сич”
Вперше про цей безпілотник дальньої дії ми почули у травні 2023 року, коли про БПЛА розповів благодійний фонд допомоги ЗСУ «Повернись живим». “Сич” спочатку був представлений як розвідувальний безпілотник дальньої дії і насправді є одним з кращих у своїй ніші. Але найголовніша його перевага — можливість проводити стратегічну розвідку “у глибину”. Виробники похвалилися, що їх апарат здатен долати відстань до 200 км, забезпечуючи при цьому якісну фотозйомку з високою роздільною здатністю.
Розвідувальний комплекс складається з двох безпілотників, катапульти для запуску дрона та мобільного пункту управління. Інформація про інші характеристики виробником наразі не розголошується.
Однак згодом українські інженери переробили “Сич” для знищення російської техніки. Вже відомо, що лише на бойових завданнях операторів ГУР і спецпризначенців БПЛА “Сич” знищили техніки та озброєння російських окупантів на понад $100 млн. У ГУР відмітили, що серед “здобичі” цього БПЛА такі цінні та важливі екземпляри, як станція встановлення перешкод Р-330Ж “Житель”.
В ударному режимі “Сич” може працювати на дальності до 50 км у тилу ворога. Спеціалісти відзначають його стійкість до ворожих засобів РЕБ. Все це завдяки тому, що апарат має додаткові системи захисту, які роблять його менш вразливим для ворожих систем радіоелектронної боротьби.

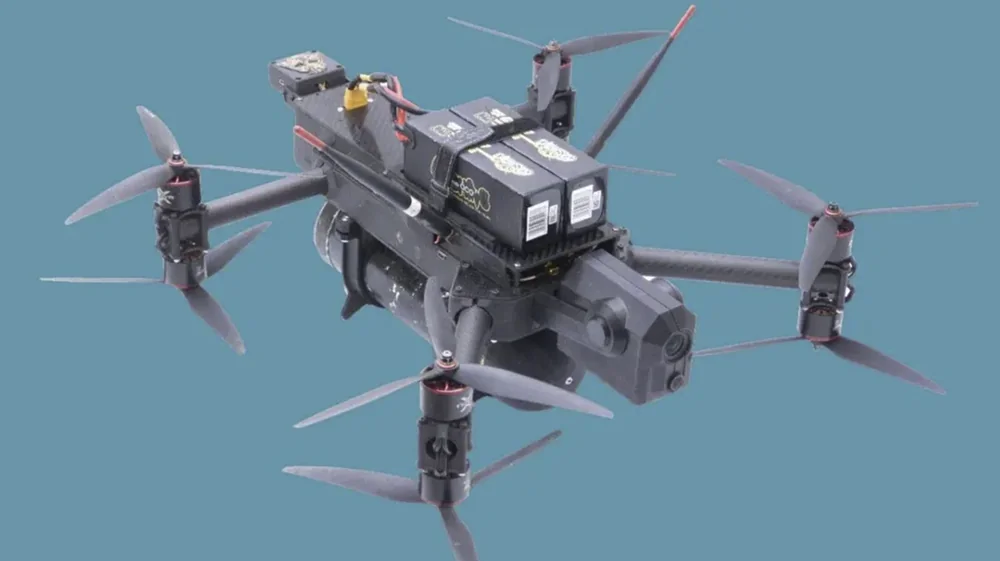

Ударний дрон SkyKnight 2
Дрон SkyKnight 2, розроблений українською компанією для знищення живої сили та техніки окупантів і здатний нести 2,5 кг корисного навантаження, отримав допуск до експлуатації у Міністерстві оборони України ще в листопаді 2023 року. Цей дрон використовується для ураження цілей противника методом “камікадзе” або шляхом скидання корисного навантаження на ціль у контрольованому маневрі. SkyKnight 2 опційно обладнаний модулем mesh-мережі та спеціалізованим польотним ядром з модулем ШІ.
Цей класичної компоновки квадрокоптер має подвійний ротор на кінці кожного важеля. Датчик розташований спереду і супроводжується камерою, а енергоємні батареї просто закріплені ззовні. Простота його конструкції та використання стандартних деталей робить складання такого БПЛА досить швидким, що сприяє масовому виробництву.
Максимальне корисне навантаження, яке безпілотник може переносити, – 2,5 кг. SkyKnight 2 досить швидкий, потужний і водночас тихий.
Переносний заряд SkyKnight дозволяє завдати більшої шкоди супротивнику, ніж гранати масою не більше 300-800 г, які можуть нести багато інших використовуваних ЗСУ безпілотників. Цей БПЛА призначений для ураження нерухомих та рухомих цілей, якими можуть бути бронетранспортери, артилерійські позиції, транспортні засоби матеріально-технічного забезпечення та інші бойові об’єкти. Він також може використовуватися, наприклад, для ураження піхотних підрозділів в окопах. Українські військові заявляють, що саме для таких атак цей тип пристрою є найбільш ефективним.
Дрон має автоматичний режим польоту. Тобто оператор просто визначає ціль, яку потрібно вразити, а безпілотник летить до неї в автоматичному режимі, оскільки ним керує бортовий комп’ютер. Навіть якщо втрачається зв’язок внаслідок глушіння ворожими засобами РЕБ, дрон SkyKnight 2 все одно долетить до певної цілі, призначеної оператором.
Безпілотник дуже простий в управлінні. Якщо оператор вже має навички пілотування на DJI, Autel, на стабілізованих платформах, то SkyKnight 2 він освоїть дуже швидко. Оператору потрібно вивчити ті функції, які розробники додали до дрону, який є стабільним, керованим і прогнозованим у польоті. Підготувати спеціаліста для нього можна досить швидко. Навіть якщо оператор зовсім новачок, то навчити його можна за тиждень. Також оператори підрозділів, до яких передаються дрони, можуть пройти навчання у розробників.
І, звичайно, головна відмінність цього виробу – наявність у ньому штучного інтелекту, завдяки чому ані ворожі РЕБи, ані антидронові рушниці SkyKnight 2 не страшні.

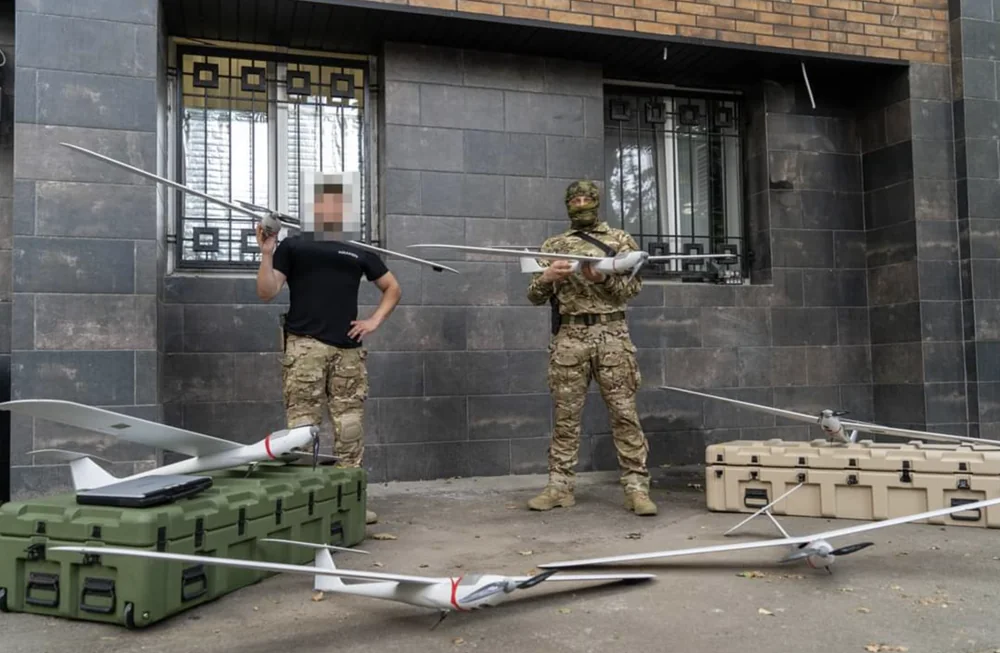

Безпілотний розвідувальний авіаційний комплекс “Мара”
Безпілотник MARA (Modular Advanced Robotic Aircraft) – розвідувальний комплекс українського виробництва, що складається з основних та змінних дронів, системи управління та антени для керування польотом. Вперше про цей безпілотник усі дізналися ще у 2014 році, коли він засвітився у подіях на Сході України. З того часу постійно вдосконалюється і модернізується.
Дані БПЛА використовують як для спостереження, так і для коригування артилерії. На дроні встановлені дві камери, що знімають фото та відео одночасно.
Розвідувальний комплекс складається з трьох основних БПЛА, які доповнюють ще три додаткових БПЛА для оперативної заміни втрачених у боях. Не забули також про наявність спеціальної антени для керування польотами.
Кожен БПЛА важить приблизно 2,5 кг і запускається «з руки». Його розміри — близько 1,9 на 1,1 метра, час розгортання — 6 хвилин. Безпілотник обладнаний малошумним електродвигуном. Він здатен шукати об’єкти й вести спостереження на відстані до 25 км у будь-який час доби та літати на 45 км углиб фронту.
MARA здатний працювати на малих висотах та в умовах поривчастого вітру до 20 м/с. Два дрони зі станцією керування та антеною можна помістити в один рюкзак. Через малий розмір дрона ракета не може захопити його як ціль. Спектр випромінювання MARA та відбиття випромінювань надто малий, щоб головка ракети його захопила.
БПЛА MARA може літати автономно. Потужний РЕБ ворога може його придушити повністю і оператор втратить з ним зв’язок, але дрон все одно буде летіти своєю запрограмованою траєкторією, збирати дані і повернеться. Аеродинаміка MARA дозволяє йому повернутися до оператора з дуже малим відхиленням. Вартість комплекту залежить від задач та комплектації. Але за даними виробника, загальна вартість комплексу становить 2,8 млн грн.
Важкі дрони-бомбардувальники “Баба Яга”
Насправді так називають не один конкретний дрон, а ціле сімейство вантажних безпілотників вертолітного типу, які здатні підняти досить великий вантаж. До таких дронів можна віднести БПЛА “Кажан”, дрони-бомбери Vampire та інші безпілотники подібного типу.
Спочатку великі дрони типу “Баба Яга” створювалися для мирних цілей. Наприклад, хімічна обробка полів, коли до днища дрону прикріплювався мішок/контейнер з хімікатами, що розпорошувалися над полями. Або як доставка вантажів у важкодоступні місця (гори, непрохідні ліси, болота, висотні будівлі тощо).
Наразі подібні безпілотники використовують як нічні бомбардувальники, а також для виконання розвідувальних та інших бойових завдань у нічний час доби. Дрон “Баба-Яга”, як правило, оснащений декількома радіоканалами, захищеними від навігаційних перешкод за різними частотами. Можуть літати маршрутом відповідно до заданої програми без зв’язку з оператором, тобто автономно.
Такі дрони зазвичай мають 6 гвинтів та кріплень для боєприпасів, а також декілька акумуляторів. Вони здатні піднімати до 20 кг вибухівки. Швидкість польоту дрона-бомбера становить до 40 км/год з повним навантаженням та 80 км/год – без навантаження. Варто зазначити, що дальність польоту “Баби Яги” може сягати 10 км, при цьому висота польоту – 400 м, а дальність зв’язку з оператором – 6 км. Завдяки своїм акумуляторам у повітрі дрон-бомбер здатен перебувати до 37 хвилин без навантаження та 23 хвилини з 10 кг ваги.
БПЛА скидають запалювальні та інші боєприпаси. Дрон здатний максимально прицільно скинути на ворожу техніку одночасно 4 боєприпаси. “Баба-Яга” має можливість встановлення боєголовки вагою 15 кг. Також БПЛА використовуються для мінування доріг – скидаються касетні міни у звичайних поліетиленових пакетах (замасковані під сміття) або загорнутими в ганчірку, траву чи хутро.
В умовах бойових дій і в суцільній темряві дрон “Баба-Яга” знищує живу силу, склади і техніку окупантів. Вони стали суцільним жахом для росіян. Хоча дрон з’явився на фронті недавно, він вже має багато успішних польотів. Безпілотник має перевагу в ціні, яка становить приблизно $20 тис, може здійснити 8-12 польотів і знищити близько 10 цілей, у тому числі 3-5 одиниць військової техніки на мільйони доларів.

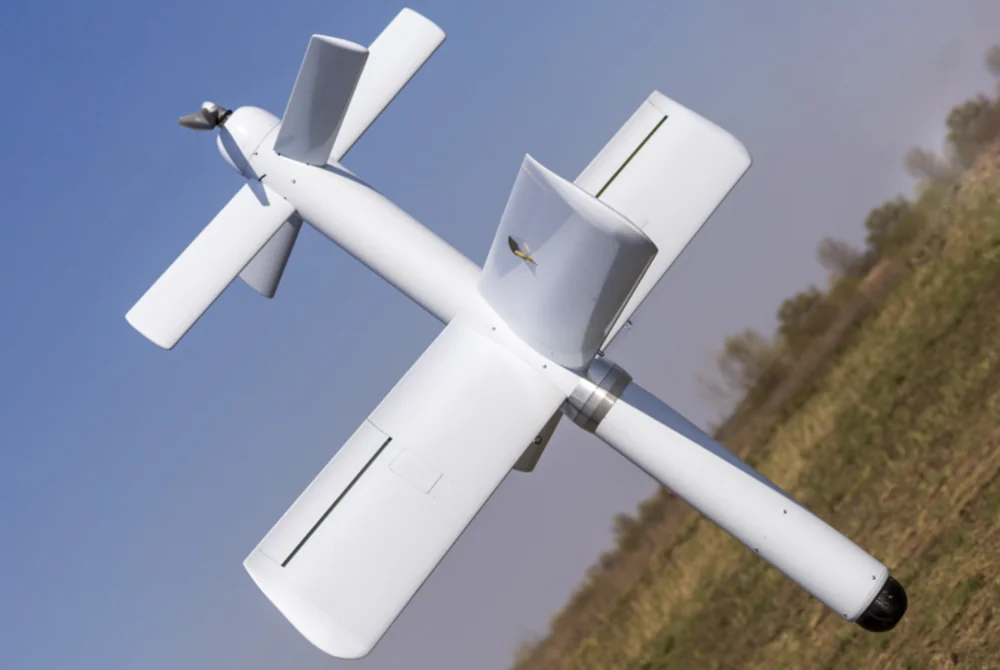

Ударний безпілотний комплекс ST-35 “Грім”
У 2019 році українська компанія “Атлон Авіа” провела презентацію ударного безпілотного авіаційного комплексу ST-35 “Грім” (баражувальний боєприпас). Новий безпілотник-камікадзе призначений для високоточного ураження цілей. Особливістю застосування є можливість ураження цілей на закритих позиціях та використання різних типів бойових частин. Пристрій запускається вертикально вгору, після чого прибуває в зону передбачуваного розміщення противника, проводить дорозвідку і після цього вражає ціль шляхом вертикального пікірування на неї.
Може бути класифікований як “літак-снаряд”, або ж баражувальний боєприпас. Безпілотник “Грім” сконструйований за принципом біплана з двома наборами x-подібних площин, що встановлені на корпусі боєприпаса разом з оптико-електронним обладнанням для наведення на ціль.
Злітна вага боєприпасу становить 9,5 кг, бойова частина масою 3,5 кг термобарична, але є можливість установки осколково-фугасної та кумулятивної частини. Дальність польоту – приблизно 30 км, перебування у повітрі заявлено близько 1 години, швидкість – 120-140 км/год, ймовірність ураження цілі – 0,95, час розгортання – 15-20 хвилин. Корпус виконаний з композитних матеріалів (скло- та вуглеволокно).
Весь комплекс – а це три боєприпаси, що є одноразовими, укладається у три тактичні рюкзаки вагою до 15 кг. Це дає можливість розрахунку переміщатися на необхідні позиції. Управління ведеться зі звичайного планшета.
Однією з особливостей комплексу є його незалежність від навігаційних систем, що дозволяє працювати автономно, навіть під час ведення активної радіоелектронної боротьби. Слід зауважити, що «Грім» – це не класична високоточна зброя. Цей дрон є літальним апаратом, що несе в собі бойову частину з головкою самонаведення. При цьому безпілотник наділений можливостями, властивими одночасно високоточним ракетам і літакам.
БПЛА займають важливе місце в сучасних військових операціях завдяки своїм унікальним можливостям. Загалом, безпілотні літальні апарати стають ключовим елементом сучасної війни, надаючи військовим значні переваги у розвідці, завданні точкових ударів та знищенні особового складу супротивника.
Ми намагалися розказати саме про українські розробки безпілотних літальних апаратів. Ми обов’язково будемо доповнювати свої статті новими розробками, як тільки про них щось стане відомо. Можливо, про якісь цікаві розробки у сфері БПЛА ми не згадали. Будемо дуже вдячні, якщо ви напишете про них у коментарях. Ми віримо в ЗСУ! Віримо в нашу Перемогу!
