Літаки-невидимки стали реальністю. Про них багато пишуть, знімають блокбастери. Сьогодні спробуємо розібратися, що таке стелс-технологія, яка робить їх невидимими.
ЗМІСТ СТАТТІ:
Невидимість – одна з давніх мрій людства. Те, що в старих казках досягалося за допомогою чарівних кілець або капелюхів-невидимок.
Термін “Stealth” зазвичай використовується для позначення сучасних літальних апаратів, яких не можуть виявляти радари, але це набагато ширше поняття. Йдеться про технології, які дозволяють приховати різноманітні об’єкти як від очей, так і від різних пристроїв, в тому числі, від радіолокаційних хвиль або тепловізора.
Відкриття стелс-технології започаткувало нову еру військової конкуренції в повітряному просторі. Невже це зробило літаки зовсім невидимими? Не зовсім, але до певного моменту вони залишаються практично невидимими для радарів ППО противника. Саме ці кілька секунд дозволяють отримати тактичну перевагу, яка дасть можливість екіпажу літака виконати бойову операцію і, в кінцевому підсумку, навіть вплинути на хід війни.
У цій статті ми трошки заглибимося в секрети стелс-технології, познайомимося з принципами роботи та ключовими елементами цієї технології, такими як спеціальні покриття, що поглинають радіолокаційні хвилі, інноваційну форму та розташування поверхонь літака, а також зменшення тепловиділення та теплової сигнатури. Ми дізнаємося, як ці елементи поєднуються, щоб мінімізувати радіолокаційну сигнатуру та забезпечити літаку-невидимці надзвичайно низький поріг виявлення.
Ми також розглянемо використання літаків-невидимок у різних ситуаціях, таких як розвідувальні місії, повітряні операції, захист і підтримка сухопутних військ. Ми розглянемо їх ефективність і актуальність для сучасної війни, а також вплив, який вони мають на військову стратегію.
Читайте також: Найкращі українські військові БПЛА, частина 2: Розвідка та далекобійні удари
Здавалося б, що може пов’язувати радянського фізика з американськими літаками-невидимками? Але зв’язок дуже тісний.
У 1962 році видавництво “Радянське радіо” випустило книгу радянського фізика Петра Уфімцева “Метод крайової хвилі у фізичній теорії дифракції”. У ній фізик поділився думками про проблеми авіації, радіотехніки та суміжні технічні аспекти. Але найголовнішим тезісом був висновок, що форма предмета визначає те, як від нього відбиваються радіохвилі.
Дивно, але радянські авіаконструктори проігнорували потенціал цього відкриття, ба більше, не побачили в ньому будь-якого військового застосування. Чого не скажеш про їх конкурентів зі США. Вони таємно переклали книгу англійською і побачили в ній головну ідею, яка згодом змінить принципи літакобудування. Інженери компанії Lockheed Martin Corporation, ті самі, що розробили перший винищувач під час Другої світової війни, побачили, що перед ними відкривається цілий ряд можливостей. Так радянська модель дифракції електромагнітних хвиль стала наріжним каменем західної технології стелс.
Також цікаво: Автопілот у літаку: Історія створення, як працює
Технологія Stealth, яка також називається технологією низької видимості, — це набір передових методів і стратегій, спрямованих на мінімізацію виявлення об’єкта радарними системами. Ця технологія широко використовується у будівництві бойових літаків, що запобігає їх виявленню радарами противника.
Розробка стелс-технологій почалась ще за часів Другої світової війни, коли радар став широко використовуваним військовим знаряддям. Тоді стало зрозуміло, що традиційні металеві літаки є чудовим відбивачем радіохвиль, тому радар їх легко виявляє. Спочатку Німеччина, а згодом і Сполучені Штати, почали працювати над технологією зменшення радіолокаційної помітності літаків.

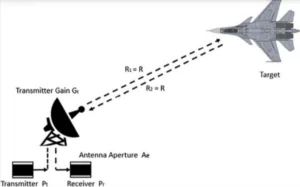

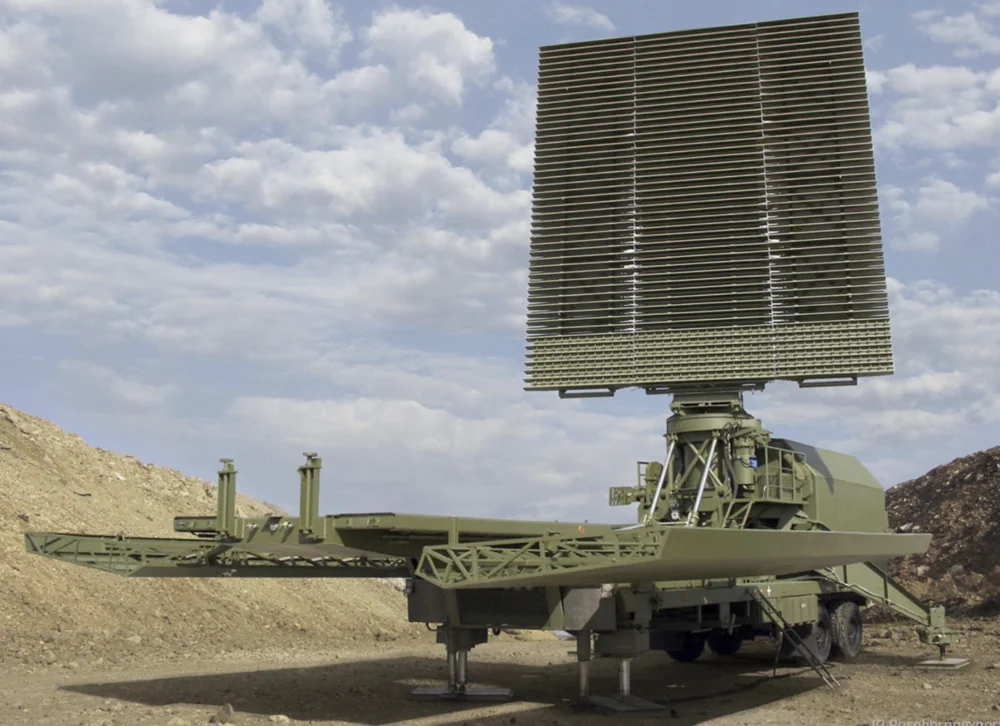

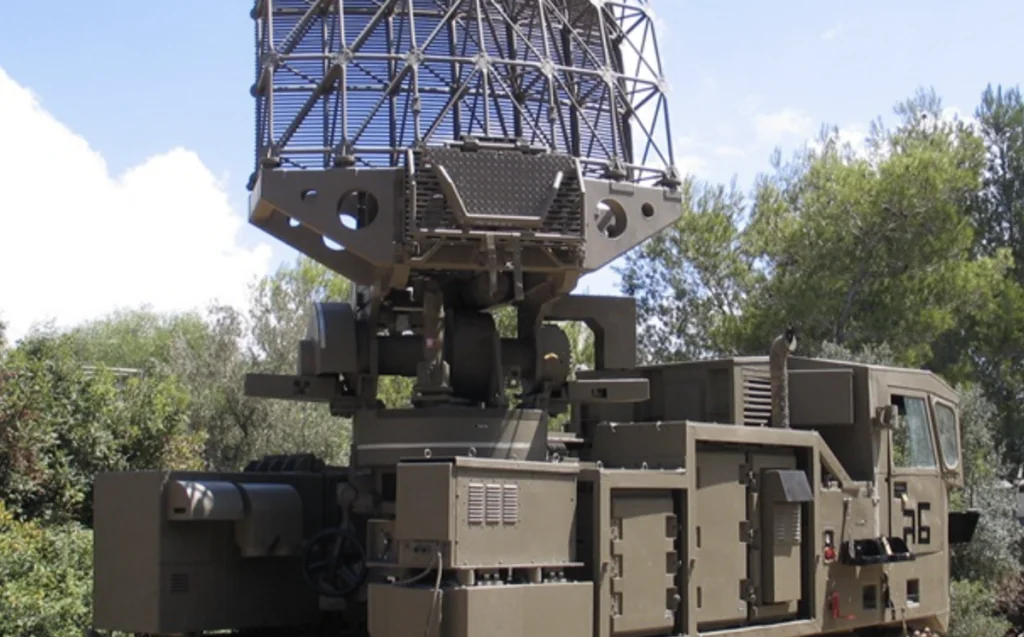

Щоб зрозуміти, як літак-невидимка уникає радарів, ми повинні спочатку зрозуміти, як працюють самі радари. Радар – це абревіатура від Radio Detection and Ranging. Основна функція радара – посилати імпульси радіохвиль у певному напрямку і вловлювати радіохвилі, які відбиваються від поверхні об’єкта, а потім повертаються в систему радіолокатора.
Коли радіохвиля зустрічає перешкоду, наприклад літак, вона відбивається та повертається назад. Радар вимірює час, за який радіохвилі проходять від антени до літака і назад. На основі цього вимірювання радар обчислює відстань до літака та іншу інформацію, таку як його швидкість, напрямок руху і розмір цілі.
В обладнанні стелс-літаків використовується низка передових технологій і матеріалів для мінімізації виявлення радіолокаторами. Є три основних елементи, які сприяють ефективності стелс-технології: покриття, що поглинає радіохвилі, форма та компонування поверхні літака, а також зменшення викидів тепла та теплової сигнатури. Давайте більш детально розглянемо ці ключові елементи стелс-технології.
Літаки-невидимки покриті спеціальними матеріалами, які поглинають радіолокаційні хвилі. Ці матеріали, які називаються радіопоглинаючими матеріалами (RAM), ефективно зменшують віддзеркалення та відображення хвиль, тобто радіолокаційну сигнатуру літака. Електричні та магнітні властивості матеріалів RAM, таких як фарби з залізними кульками, дозволяють поглинати радіолокаційні хвилі та зменшувати їх відбиття.
Стелс-літаки мають характерну форму і конфігурацію поверхні, завдяки чому вони меншою мірою відбивають радіолокаційні хвилі. Замість заокруглених поверхонь літаки-невидимки мають плоскі поверхні та гострі краї. Ці форми призводять до того, що радіохвилі відбиваються під кутом, що зменшує ймовірність їх виявлення радаром.

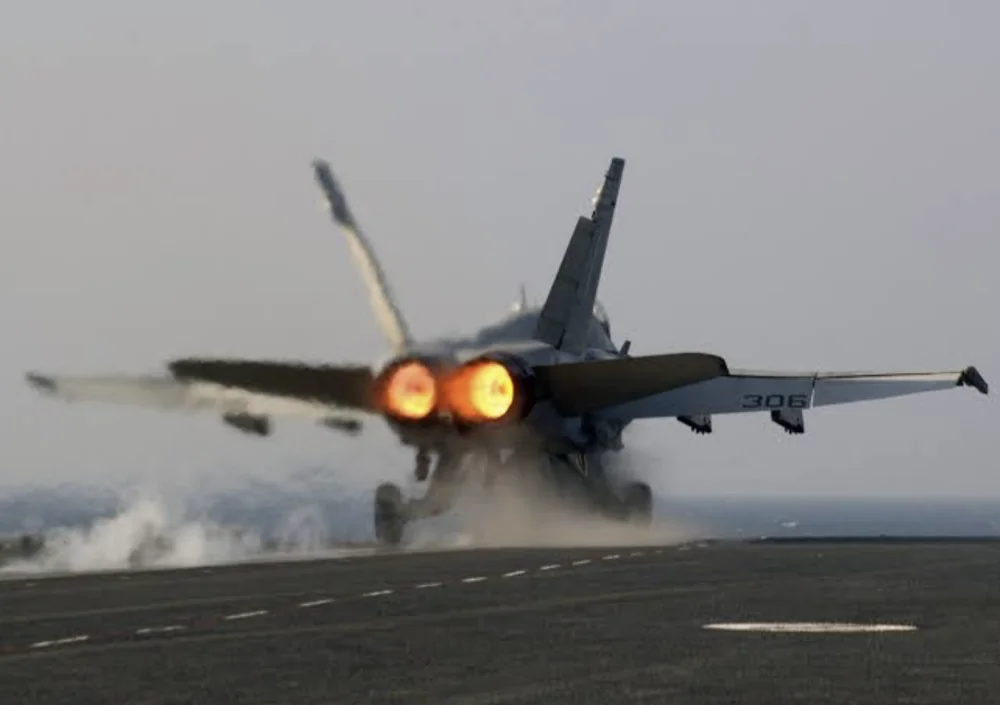

Розробники літаків-невидимок також прагнуть мінімізувати викиди тепла та теплові ознаки. Завдяки використанню ізоляційних матеріалів, систем охолодження та інших технологій ці літаки стає важче помітити системам виявлення інфрачервоного випромінювання.
Використовуючи ці ключові елементи, літаки можуть досягти значно нижчої радіолокаційної помітності, що суттєво збільшує їхні шанси уникнути виявлення ворожими радарами.
Літаки-невидимки, або стелс-літаки, відіграють важливу роль у сучасних військових операціях завдяки своїй здатності уникати виявлення радарами. Ось деякі з основних застосувань цих літаків:
Технологія Stealth забезпечує широке використання літаків у розвідувальних місіях. Їхня здатність уникати виявлення дозволяє їм наближатися до ворожих районів непоміченими, збирати інформацію та спостерігати за діяльністю противника з близької відстані. Ці літаки, які практично неможливо виявити, можуть ефективно працювати в зонах, де традиційні літаки були б вразливі для виявлення та збиття. Розвідувальні завдання літаків-невидимок надзвичайно важливі для збору інформації та забезпечення інформаційної переваги над супротивником.
Наприклад, Lockheed Martin SR-71 Blackbird, хоча й не зовсім стелс, був здатний уникати ворожих радарів завдяки своїй великій швидкості та висоті польоту. Сучасні стелс-літаки, такі як F-35 Lightning II, оснащені передовими сенсорами та системами збору даних, що дозволяє їм ефективно виконувати розвідувальні завдання.
Літаки-невидимки мають вирішальне значення в бойових повітряних операціях, таких як атака ворожих цілей, супровід бомбардувальників і протидія ППО. Завдяки здатності уникати виявлення радарами, вони можуть зненацька наблизитися до цілі та провести точну атаку з мінімальним ризиком бути збитими.
Завдяки своїй здатності залишатися непоміченими, стелс-літаки використовуються для точкових ударів по важливих об’єктах ворога. Наприклад, F-117 Nighthawk успішно виконував завдання під час операції “Буря в пустелі” у 1991 році, завдаючи ударів по ключових військових об’єктах в Іраку. Подібним чином, B-2 Spirit використовувався для ударів по важливих цілях під час війни у Югославії та Афганістані.
Американські винищувачі також мають важливе значення для захисту та підтримки сухопутних сил. Завдяки своїй непомітності вони можуть ефективно патрулювати райони, здійснюючи розвідку в режимі реального часу та відстежуючи пересування противника. Літаки-невидимки також можуть надавати вогневу підтримку для ураження ворожих цілей на полі бою. Їхня здатність уникати виявлення дозволяє їм виконувати точні атаки, зводячи до мінімуму ризик випадкового пострілу у власні підрозділи.
Одним із ключових завдань стелс-літаків є придушення систем протиповітряної оборони ворога. Вони можуть проникати у ворожий повітряний простір і знищувати радари та ракетні установки, що забезпечує безпеку інших літаків та військових підрозділів. Стелс-літаки також використовуються для доставки спеціальних вантажів або проведення інших військових операцій, де необхідно уникати виявлення. Наприклад, літак-невидимка може доставити спецназ на ворожу територію або скинути високоточну бомбу на стратегічний об’єкт.
Наявність стелс-літаків може мати значний психологічний вплив на ворога. Вони знають, що ці літаки здатні з’явитися будь-де і в будь-який момент, завдаючи ударів з несподіваних напрямків, що знижує бойовий дух противника і змушує його витрачати більше ресурсів на оборону.
Стелс-літаки часто використовуються під час військових навчань для демонстрації сили, щоб продемонструвати військову міць і технологічний прогрес. Це може служити стримуючим фактором для потенційних противників і зміцнювати альянси з союзниками.
Застосування літаків-невидимок значно розширило можливості військових сил, дозволяючи виконувати складні операції з високою ефективністю та мінімальними втратами.
Читайте також:
На ринку є кілька літаків, які вважаються найкращими в області стелс-технологій. Найбільш відомими і цінними є американські літаки F-22 Raptor і F-35 Lightning II. Обидві машини характеризуються передовими технологіями, можливостями невидимості першої фази та широким спектром бойових можливостей. Серед інших важливих літаків-невидимок: російський Су-57 і китайський J-20, які також використовують стелс-технології для мінімізації виявлення.
Згідно з офіційною статистикою, в арсеналі США найбільше винищувачів-невидимок – близько 600 штук. Друге місце займає Китай, який, за даними South China Morning Post, має близько 150 одиниць.
Вибір найкращого літака-невидимки залежить від різних факторів, таких як конкретні експлуатаційні потреби та вимоги замовників.

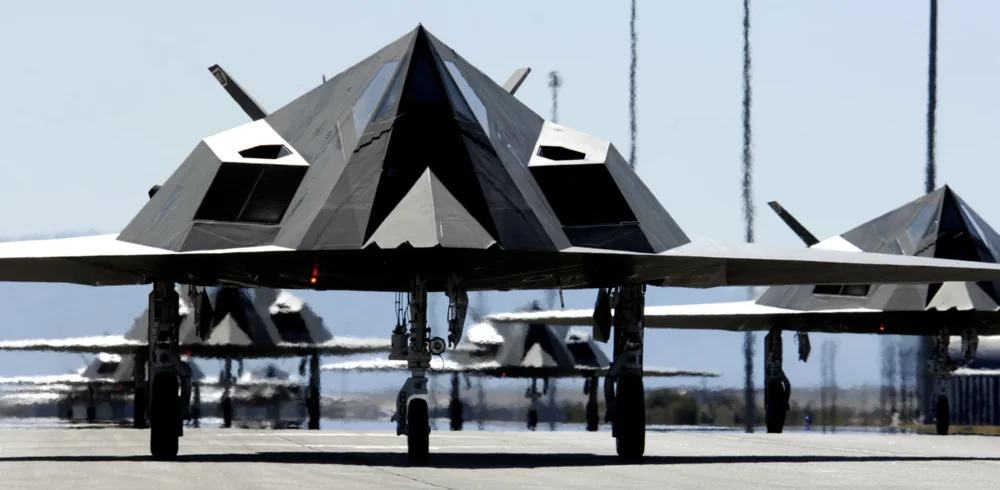

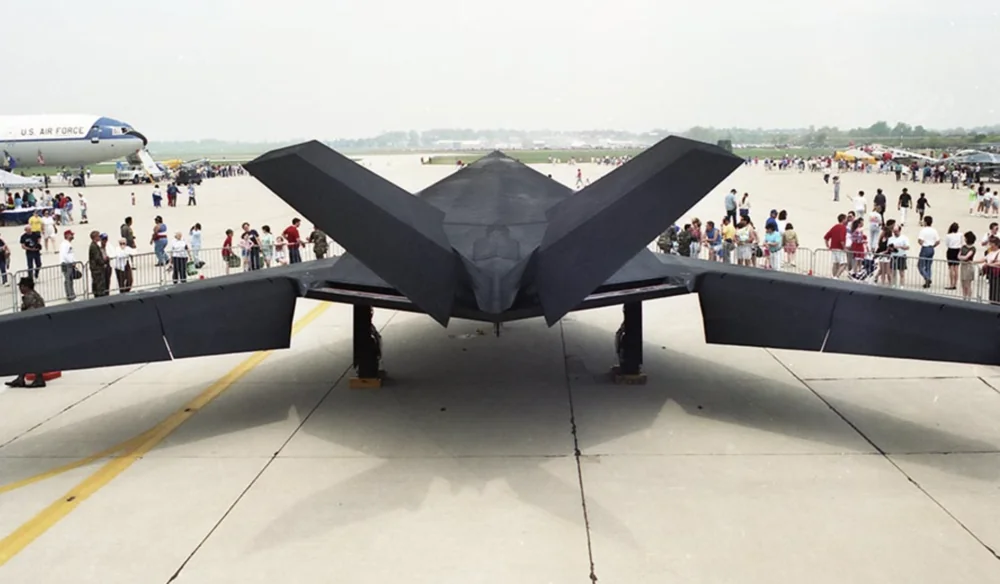

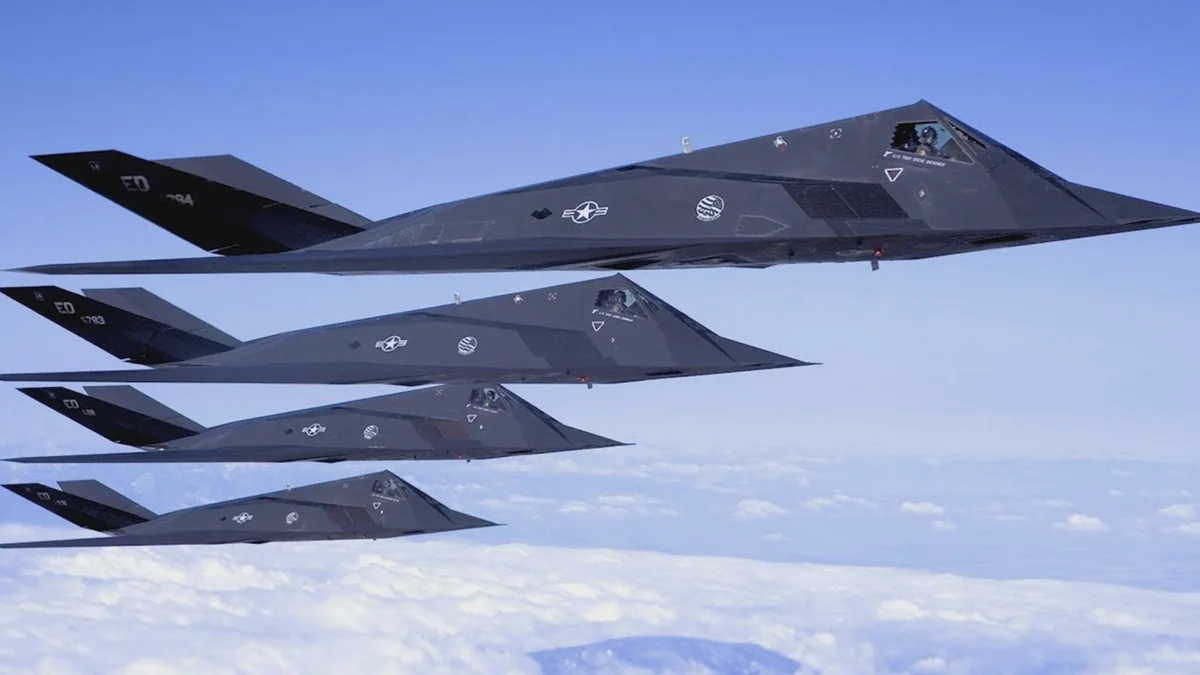

Символом стелс-технологій є реактивний бомбардувальник F-117 Nighthawk. Його форма, здається, суперечить принципам аеродинаміки, а самі розробники з самого початку називали його “безнадійним діамантом” із вкрай сумнівною функціональністю. Прототип машини не тільки пройшов випробування, але й мав приблизно у тисячу разів меншу радіолокаційну видимість, ніж дрон. Кілька факторів сприяли його успіху, зокрема: відмова від бортової РЛС, приховування двигунів у фюзеляжі та прикриття вихідних отворів сопел. Однак найважливішу роль зіграла конструкція поверхні, яка, складена з фрагментів площин під певними кутами, яка розсіювала радіолокаційні хвилі в різних напрямках. Частково радіохвилі вбирав лак, що покривав поверхню. Це дійсно був революційний і дуже секретний проект. Розробка цього літака велася у повній таємниці. Навіть пілоти, які керували цим літаком, не знали всіх деталей проекту. F-117 Nighthawk використовував технологію, що робила його практично невидимим для радарів, завдяки чому він міг безперешкодно проникати вглиб ворожої території. Одним з перших випадків бойового використання F-117 була операція “Буря в пустелі” в Іраку у 1991 році, де він продемонстрував свою ефективність.
Хоча були в його історії і невдалі вильоти. У 1999 році під час війни в Югославії один з F-117 був збитий сербськими силами ППО. Це було великим шоком для США, адже стелс-літаки вважалися невразливими. З’ясувалось, що серби змогли виявити літак завдяки використанню старої радянської системи ППО і збили його. Після цього зібрали уламки літака, що стало важливим джерелом інформації для військових спеціалістів.

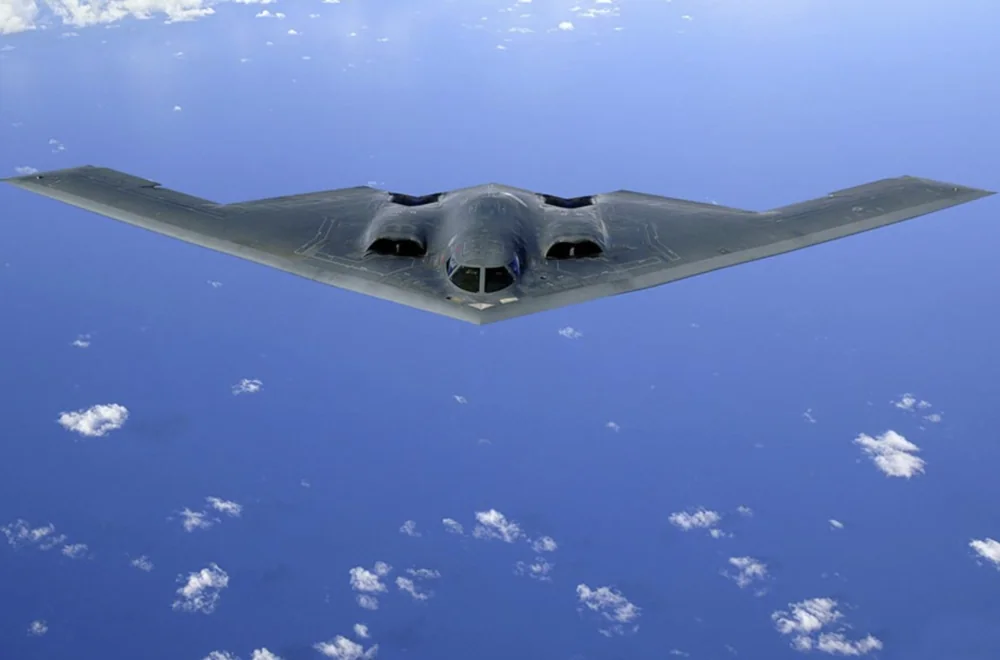

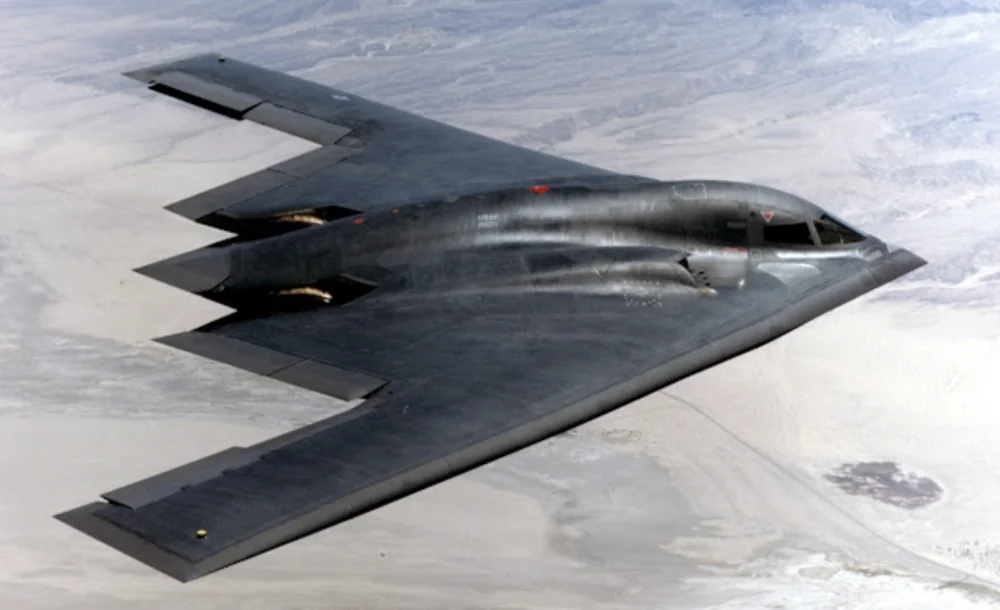

Northrop Grumman B-2 Spirit – це стратегічний бомбардувальник, який є одним з найвідоміших та найдорожчих літаків у світі. B-2 Spirit був спеціально розроблений для уникнення виявлення радарами, що дозволяло його використовувати для виконання місій з високим ступенем ризику. Його форма, яка нагадує крило кажана, допомагає зменшити відбиття радіохвиль. Покриття літака виготовлене з матеріалів, що поглинають радіохвилі, а двигуни розташовані так, щоб зменшити тепловий слід. Завдяки цим технологіям B-2 може непомітно проникати у ворожий повітряний простір.
Основне завдання B-2 Spirit – стратегічне бомбардування. Він може нести як звичайне, так і ядерне озброєння, що робить його ключовим елементом ядерного стримування США. B-2 здатен виконувати місії на великих відстанях без дозаправки, що дозволяє завдавати ударів по цілях у будь-якій точці світу.
B-2 Spirit використовувався у кількох військових конфліктах, демонструючи свою ефективність та надійність. Так, B-2 брав участь в операції “Союзницька сила” в Югославії у 1999 році, завдаючи точкових ударів по важливих об’єктах. Ефективним він виявився і в 2003 році під час операції “Іракська свобода”, коли завдавав ударів по стратегічних цілях, включаючи командні центри та укриття.

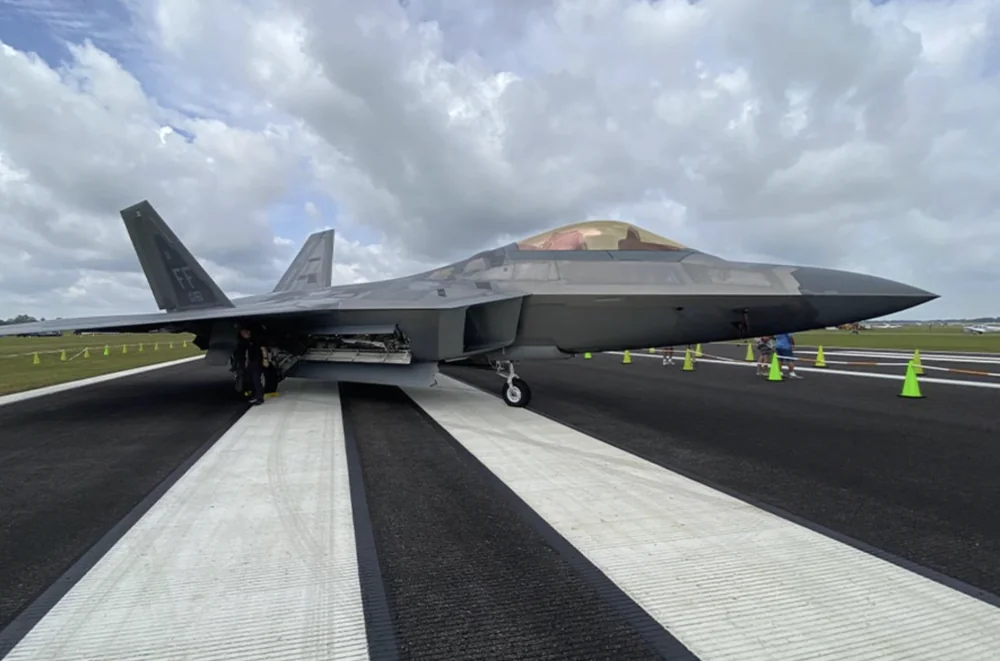

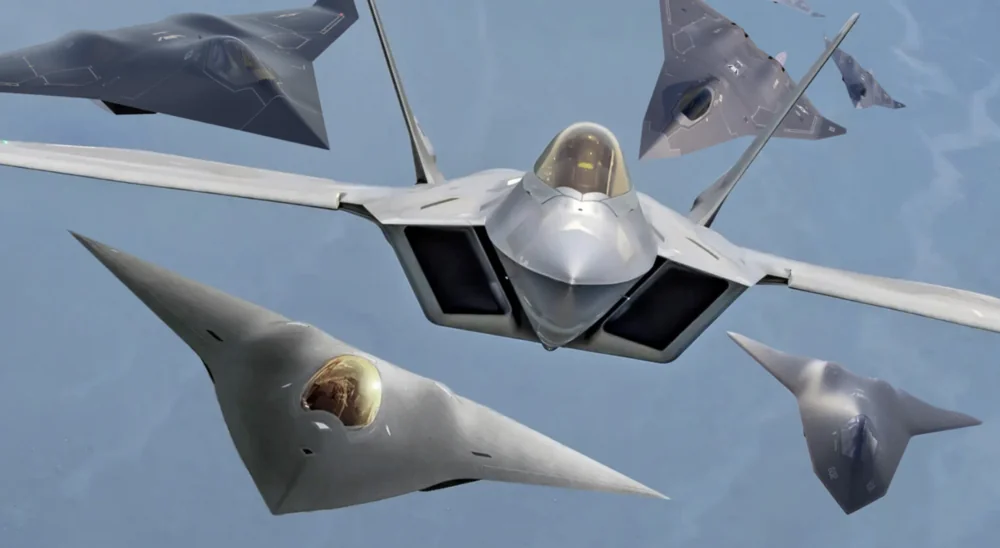

Lockheed Martin F-22 Raptor – це сучасний багатоцільовий стелс-винищувач, який був введений в експлуатацію у 2005 році. Його здатність залишатися непоміченим, разом із вражаючою маневреністю та потужністю, робить його одним з найефективніших винищувачів у світі.
F-22 Raptor обладнаний передовими технологіями стелс, які роблять його практично невидимим для радарів. Це досягається за рахунок спеціальної форми корпусу, покриття з поглинаючого радіохвилі матеріалу та зменшення теплового сліду. Завдяки цьому Raptor може проникати вглиб ворожої території та виконувати завдання без ризику виявлення. Однією з найуспішніших історій є його участь в операції “Непохитна рішучість” у Сирії у 2014 році, де F-22 успішно виконував завдання в умовах інтенсивної протиповітряної оборони.
F-22 Raptor володіє неймовірною маневреністю завдяки векторному керуванню тягою. Двигуни літака можуть змінювати напрямок вектору тяги, що дозволяє виконувати складні повітряні маневри. Це робить F-22 дуже ефективним у повітряних боях, дозволяючи йому швидко змінювати курс та ухилятися від ворожих ракет.

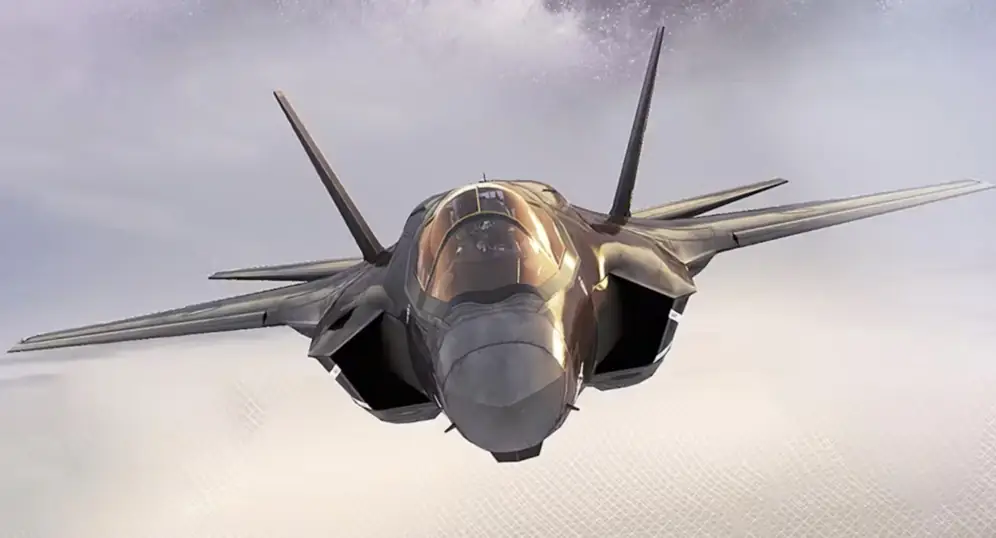

F-35 Lightning II – це багатоцільовий винищувач п’ятого покоління, який розроблявся для забезпечення переваги у повітрі, виконання ударних місій, розвідки та спостереження. Це один з найбільш передових літаків у світі. F-35 використовує передові технології стелс, що дозволяють знижувати помітність на радарах. Це досягається за рахунок спеціальних матеріалів, форми корпусу та використання внутрішніх відсіків для озброєння. Літак-невидимка п’ятого покоління оснащений сучасними сенсорами та системами збору даних, що дозволяють пілоту отримувати повну картину бою в реальному часі. Система ALIS (Autonomic Logistics Information System) забезпечує моніторинг стану літака та, що полегшує управління та обслуговування.
Варто також згадати високу маневреність завдяки передовим аеродинамічним характеристикам та потужному двигуну. Це дозволяє йому ефективно виконувати як повітряні бої, так і удари по наземних цілях.
F-35 знаходиться на озброєнні багатьох країн, включаючи США, Великобританію, Ізраїль, Італію, Австралію та Японію. Літак вже брав участь у кількох військових операціях, демонструючи високу ефективність та надійність.

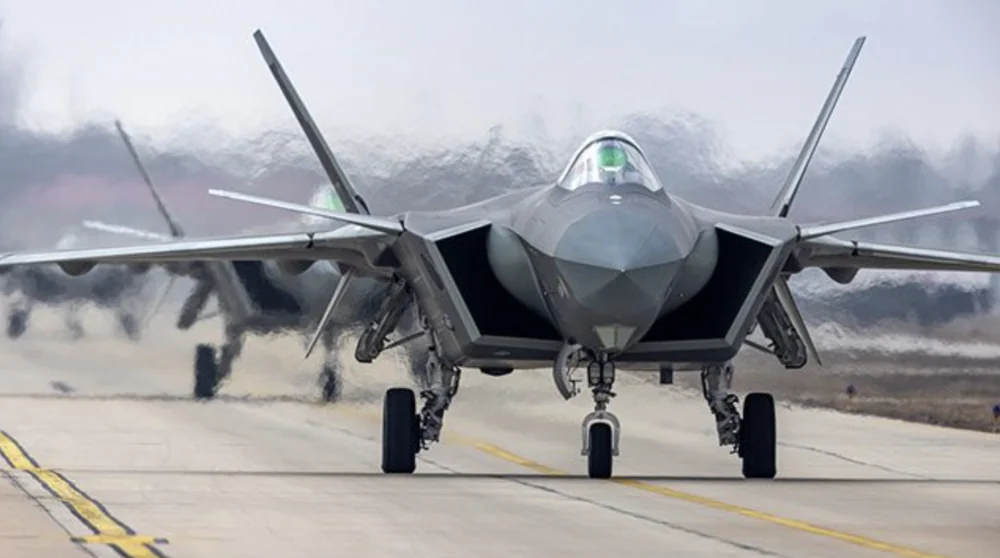

J-20, відомий також як Chengdu J-20, є китайським винищувачем п’ятого покоління, розробленим Chengdu Aerospace Corporation для Військово-повітряних сил Народно-визвольної армії Китаю. Це перший китайський стелс-літак, який став на озброєння, і його створення стало важливим кроком у розвитку китайських військових технологій.
J-20 використовує передові технології стелс для зменшення своєї помітності на радарах. Це досягається за рахунок:
J-20 має високу маневреність завдяки аеродинамічному дизайну та потужним двигунам. Однак, у ранніх версіях виникали проблеми з надійністю та ефективністю двигунів, але Китай постійно працює над вдосконаленням двигунів власного виробництва WS-15.
J-20 часто порівнюють з іншими стелс-винищувачами п’ятого покоління, такими як американський F-22 Raptor та F-35 Lightning II. Хоча J-20 поступається цим літакам у деяких аспектах, таких як маневреність та технічна зрілість, він має свої переваги: великий радіус дії та здатність нести більший обсяг озброєння.
Читайте також: Українські військові збили на Донеччині російський штурмовик Су-25
Однак віра в те, що літаки-невидимки абсолютно невидимі для радарів, помилкова. Ця технологія призначена лише для максимальної затримки їх виявлення. З іншого боку, слід розглядати різні сценарії війни – багато з них не вимагають використання стелс-ресурсів. Історія неодноразово доводила, що бажаного ефекту можна досягти і без них. Чому це варто мати на увазі?
Літаки-невидимки мають обмежене корисне навантаження та маневреність. Процес їх будівництва кропіткий, складний і дорогий. Це вимагає як дорогого обладнання, так і співпраці кращих спеціалістів галузі. Адже навіть невеликий зазор між панелями обшивки може зробити його помітним. Наприклад, винищувач F-22 Raptor має виробничий допуск 1/10 000 дюйма.
Також цікаво: Греція придбає 20 винищувачів F-35 Lightning II
Літаки, які використовують технологію стелс, розроблені таким чином, щоб мінімізувати їх виявлення радаром. Незважаючи на те, що вони не є повністю непомітними, мета полягає в тому, щоб значно зменшити їхню радіолокаційну ознаку та значно ускладнити їх виявлення. Однак сучасні радари з відповідними можливостями та передовими технологіями можуть за певних умов виявляти літаки-невидимки.
Стелс-літаки, завдяки своїм унікальним технологіям, відіграють надзвичайно важливу роль у сучасних військових операціях. Їх здатність залишатися невидимими для ворожих радарів і систем виявлення забезпечує значну перевагу у військових конфліктах.
Розробка та виробництво стелс-літаків стимулює розвиток новітніх технологій та наукових досліджень. Це сприяє прогресу в галузі аеродинаміки, матеріалознавства, радіоелектроніки та інших сфер, що має позитивний вплив на оборонну промисловість та економіку в цілому.
Завдяки впровадженню стелс-технологій, літаки-невидимки є невід’ємною частиною сучасних збройних сил, забезпечуючи технологічну перевагу та ефективність у виконанні складних військових завдань.
